Lámpamodul csere — általános képes lépéssor

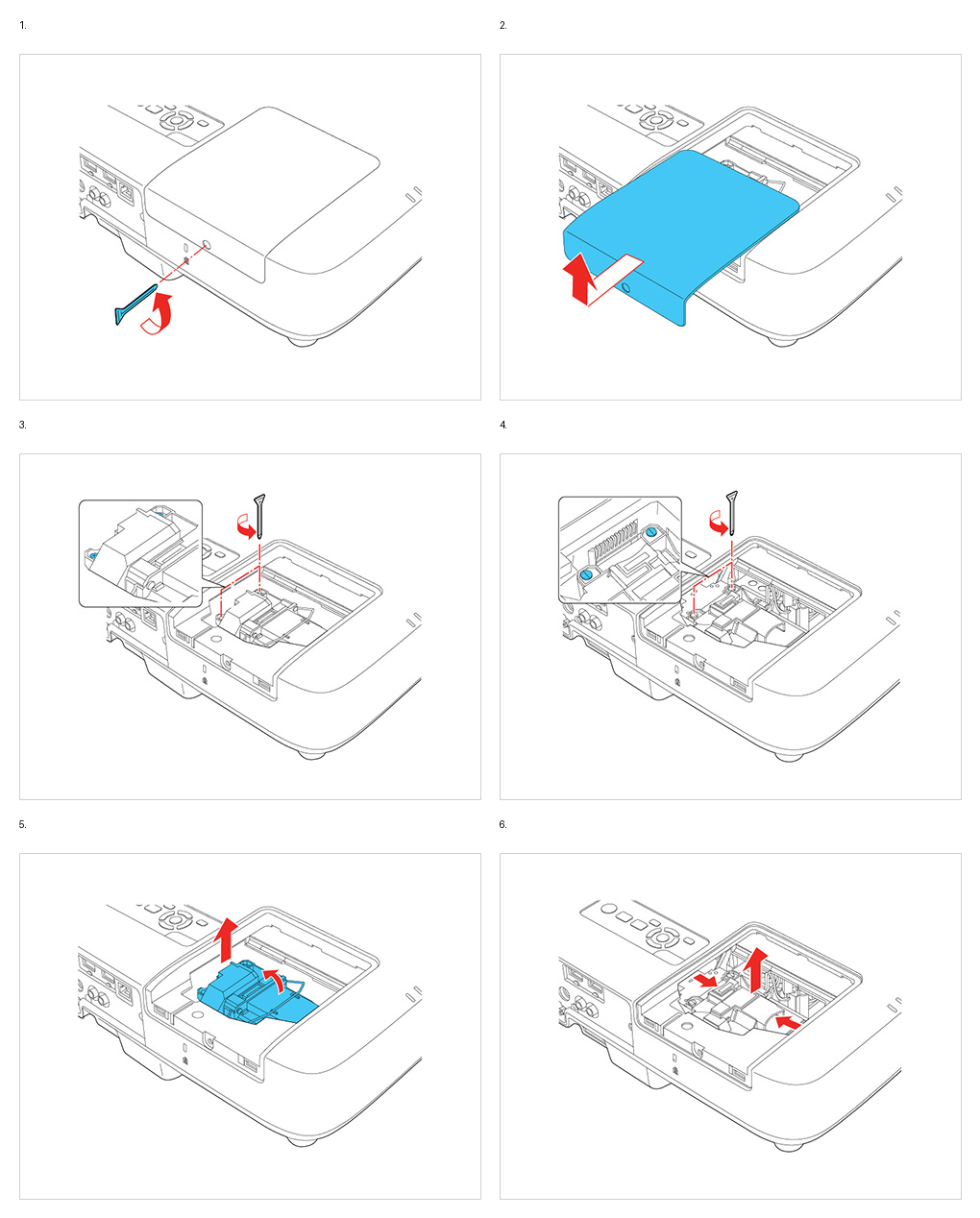

1. 1–6. lépés

   A szervizfedél nyitása és a használt lámpamodul kiemelése

   • 1. Kapcsolja ki a projektort és húzza ki a hálózati kábelt.
   • 2. Hagyja a lámpát legalább egy órán át hűlni.
   • 3. A cserelámpához mellékelt — vagy egy közönséges — keresztcsavarhúzóval lazítsa ki a szervizfedelet rögzítő csavart. Figyelmeztetés: ha a lámpa eltört, a lámpaházban üvegszilánkok maradhatnak; ezeket fokozott óvatossággal távolítsa el.
   • 4. Csúsztassa ki, majd emelje le a szervizfedelet.
   • 5. Lazítsa ki a lámpamodult a projektorhoz rögzítő csavarokat. A csavarok nem jönnek ki teljesen a helyükről.
   • 6. Kialakítástól függően a modul fogantyúja kihajtható: ez esetben hajtsa fel a fogantyút és óvatosan emelje ki a lámpát. Ha a modul nem rendelkezik fogantyúval, a kiemelkedő peremnél fogva, óvatos mozdulattal húzza ki a készülékből. Megjegyzés: a termék lámpája higanyt tartalmaz; a hulladékkezelésre vonatkozó helyi előírások szerint, elkülönített gyűjtésben adja le, kommunális hulladék közé ne tegye.


   Javasolt a művelet teljes ideje alatt tiszta pamut- vagy szövetkesztyűt viselni: így elkerülhető, hogy a bőrről származó zsír a lámpa üvegfelületére vagy a belső optikai elemekre kerüljön. A zsíros lenyomat a működés során forró pontot képez, amely jelentősen lerövidíti a lámpa élettartamát.

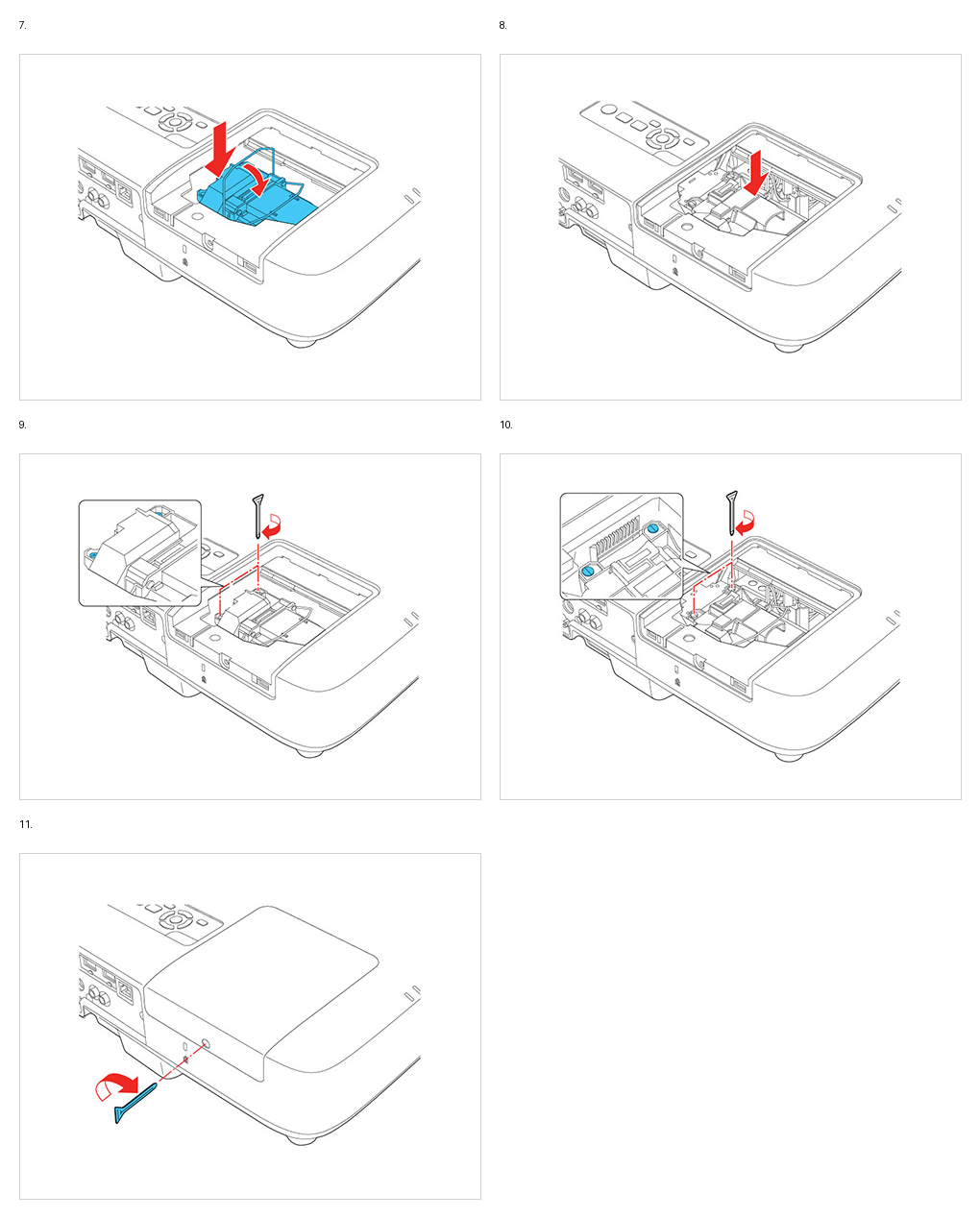

2. 7–9. lépés

   Az új lámpamodul behelyezése és a szervizfedél visszazárása

   • 7. Óvatosan illessze az új lámpát a projektorba. Ha az illesztés nem könnyű, ne erőltesse — ellenőrizze, hogy a megfelelő irányban áll-e. Kialakítástól függően a behelyezést követően hajtsa le a modul fogantyúját. Vigyázat: a lámpa üvegfelületét ne érintse meg, mert az a lámpa idő előtti tönkremenetelét okozhatja.
   • 8. Nyomja a helyére ütközésig a lámpát, és húzza meg a rögzítő csavarokat.
   • 9. Helyezze vissza a szervizfedelet, és húzza meg a rögzítőcsavart. Megjegyzés: ügyeljen rá, hogy a fedél megfelelően illeszkedjen — ha nincs a helyén, a lámpa nem fog bekapcsolni. A nyilvántartás pontossága érdekében ezt követően nullázza a lámpa üzemóra-számlálóját.


A fenti illusztrációk forrása: Epson America, Inc. — PowerLite 2140W/2155W/2245U/2250U/2255U/2265U lámpacsere útmutató. A képek a gyártó hivatalos szervizdokumentációjából származnak, szemléltető célból.
